Kif Agħżel Bejn Ħajt-Mount U Art-Kompartimenti Elettriku Weqfin?



L-għażla bejn kompartiment elettriku tal-muntaġġ-ħajt u kabinett tal-elettriku-wieqfa fuq l-art jiddependi mit-tagħmir li jkun qed jiġi installat, l-ispazju disponibbli, il-piż tal-kabinett, il-volum tal-kejbil, ir-rekwiżiti tal-aċċess, u l-kundizzjonijiet ambjentali.

Id-deċiżjoni għandha tittieħed matul l-istadju tad-disinn tas-sistema elettrika. Il-bidla tat-tip tal-kabinett wara li t-tqassim tal-komponenti jew ir-rotta tal-kejbil tkun ġiet iffinalizzata tista 'taffettwa l-ispazju tal-installazzjoni, it-tul tal-wajers, l-istruttura tal-immuntar, u l-ispiża tal-proġett.

Għall-manifatturi tat-tagħmir OEM, kuntratturi elettriċi, u integraturi tas-sistema industrijali, l-aktar mod prattiku biex tagħżel egħluq huwa li tqabbel ir-rekwiżiti attwali tal-installazzjoni aktar milli tagħżel ibbażata biss fuq id-daqs tal-kabinett.



Ħajt-Immonta kontra l-Art-Kwistjonijiet Elettriku Weqfin



Id-differenza bażika hija l-metodu ta 'installazzjoni.

A ħajt-immuntar għeluq elettrikuhuwa mwaħħal ma 'ħajt, qafas ta' appoġġ, struttura ta 'magna, jew wiċċ vertikali ieħor. Huwa normalment użat għal sistemi ta 'kontroll kompatti u tagħmir b'rekwiżiti moderati ta' spazju intern.

A kabinett tal-elettriku tal-art-wieqfahuwa installat direttament fuq l-art. Tipprovdi żona ta 'immuntar intern akbar u flessibilità akbar għal komponenti elettriċi tqal, mazzi kbar ta' kejbils u sistemi ta 'kontroll kumplessi.

Fattur tal-Għażla	Ħajt-Egħluq tal-Immonta	Art-Kabinett Weqfin
Installazzjoni	Ħajt jew struttura vertikali	Art jew fondazzjoni
Spazju disponibbli	Limited	Akbar
Kapaċità tat-tagħmir	Żgħir għal medju	Medji għal kbar
Kapaċità tat-tagħbija	Limitat minn ħajt u sistema ta 'immuntar	Ogħla
Volum tal-kejbil	T'isfel	Ogħla
Tqassim intern	Kompatt	Aktar flessibbli
Aċċess għall-manutenzjoni	Normalment aċċess minn quddiem	Quddiem, ġenb, jew wara skond id-disinn
Spazju ta 'espansjoni	Limited	Aktar faċli biex tirriżerva
Applikazzjoni tipika	Sistemi ta' kontroll kompatti	Sistemi kbar ta 'kontroll u distribuzzjoni

L-għażla korretta tiddependi fuq is-sistema kompleta aktar milli d-dimensjonijiet tal-kabinett biss.



Meta Għandek Tagħżel Ħajt-Immonta Kompartiment Elettriku?



Il-kabinetti immuntati mal--ħajt huma adattati meta s-sistema elettrika tkun kompatta u l-ispazju tal-art huwa limitat.

Tagħmir tipiku jinkludi:

• Kontrolluri PLC
• Blokki terminali
• Relays
• Provvisti ta 'enerġija żgħar
• Moduli ta' komunikazzjoni
• Swiċċijiet tal-kontroll
• Tagħmir Ethernet industrijali

Egħluq immuntat-mal-ħajt jista' jżomm dawn il-komponenti qrib il-magna jew iż-żona operattiva mingħajr ma jokkupa spazju ta' valur fuq l-art.

Pereżempju, magna tal-produzzjoni tista 'teħtieġ egħluq żgħir ta' kontroll li jkun fih PLC, protezzjoni taċ-ċirkwit, blokki terminali, u tagħmir ta 'komunikazzjoni. L-installazzjoni ta' kabinett tal-art-wieqfa għal din l-applikazzjoni tista' toħloq rekwiżiti tal-art-spazjali bla bżonn.

L-istruttura tal-ħajt xorta trid tiġi evalwata qabel l-installazzjoni. Il-piż magħqud tal-kabinett, il-pjanċa tal-immuntar, il-komponenti elettriċi u l-kejbils għandhom jibqgħu fil-kapaċità tas-sistema tal-immuntar.

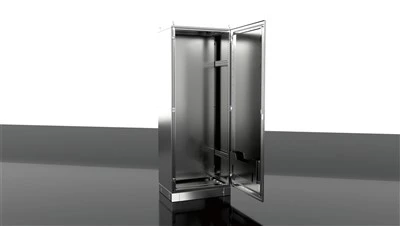

Meta Għandek Tagħżel Art-Kabinett Elettriku Wieqaf?



Il-kabinetti tal-art-wieqfa jsiru aktar prattiċi meta s-sistema elettrika fiha numru kbir ta' komponenti jew tagħmir tqil.

Applikazzjonijiet tipiċi jinkludu:

• Sistemi ta' distribuzzjoni tal-enerġija
• Sistemi ta' kontroll tal-mutur
• Installazzjonijiet PLC kbar
• Sistemi ta' drive ta' frekwenza varjabbli
• Linji ta 'awtomazzjoni industrijali
• Sistemi ta' ġestjoni tal-enerġija
• Ċentri ta' kontroll

Kabinett tal-art-wieqfa jipprovdi aktar spazju għall-immuntar vertikali u orizzontali. L-inġiniera jistgħu jisseparaw komponenti ta' vultaġġ għoli-, komponenti ta' kontroll, żoni terminali, u sezzjonijiet tar-rotta tal-kejbil.

Din is-separazzjoni ssir importanti meta l-kabinett ikun fih drives, breakers, kuntatturi, provvisti ta 'enerġija, u tagħmir ta' kontroll fl-istess sistema.

Gzuz ta' kejbils kbar huma raġuni oħra biex tagħżel kabinett tal-art-wieqfa. Is-sezzjoni t'isfel akbar tista 'tipprovdi spazju addizzjonali għad-dħul tal-kejbil, ir-raġġ tal-liwi, u konnessjonijiet terminali.



Kwistjonijiet tad-Daqs tat-Tagħmir Intern



Id-dimensjonijiet fiżiċi tal-komponenti elettriċi għandhom jiġu kkontrollati qabel ma jintgħażel it-tip tal-kabinett.

Komponenti żgħar ħafna drabi jistgħu jiġu installati f'kompartiment immuntat mal-ħajt-. Tagħmir akbar jista 'jeħtieġ fond akbar jew spazju għall-immuntar addizzjonali.

Pereżempju, drives ta 'frekwenza varjabbli jistgħu jiġġeneraw sħana sostanzjali u jistgħu jeħtieġu spazju addizzjonali madwar it-tagħmir. Circuit breakers kbar u komponenti tad-distribuzzjoni tal-enerġija jistgħu jeħtieġu wkoll fond akbar ta 'immuntar.

Kabinett tal-art-wieqfa jipprovdi aktar spazju biex jiġu rranġati dawn il-komponenti mingħajr ma jġiegħel id-disinn f'tqassim iffullat.

Meta tipprepara speċifikazzjoni tal-kabinett, ix-xerrejja għandhom jipprovdu:

• Dimensjonijiet tal-komponenti
• Kwantità tal-komponent
• Pożizzjonijiet tal-immuntar
• Postijiet tad-dħul tal-kejbil
• Approvazzjoni meħtieġa
• Ġenerazzjoni tas-sħana mistennija

Din l-informazzjoni tagħti lill-manifattur tal-kompartiment bażi prattika għad-determinazzjoni tad-dimensjonijiet tal-kabinett.



Kapaċità tat-Tagħbija u Struttura tal-Immuntar



Il-piż tal-kabinett huwa fattur ta 'għażla importanti.

Għal kompartiment immuntat mal-ħajt-, it-tagħbija tiġi trasferita permezz ta 'parentesi tal-immuntar, punti tal-ankrar, jew pjanċa tal-immuntar fil-ħajt ta' appoġġ.

Il-kalkolu għandu jinkludi:

Piż tal-kabinett + piż tat-tagħmir intern + wajers u aċċessorji

Kompartiment ħfief immuntat mal-ħajt-jista' jkun adattat għal sistema ta' kontroll kompatta. Kabinett li jkun fih transformers, drives kbar, circuit breakers multipli, jew tagħmir ta 'enerġija tqila jista' jkun adattat aħjar għall-installazzjoni tal-art.

Kabinetti tal-art-wieqfa jittrasferixxu t-tagħbija tagħhom direttament mal-art permezz ta' bażi jew zokk. Dan jippermetti lill-manifatturi biex jiddisinjaw strutturi akbar mingħajr ma jqiegħdu t-tagħbija kollha fuq wiċċ ta 'immuntar vertikali.



Rekwiżiti għall-Ġestjoni tal-Cable



Il-volum tal-kejbil jista 'jbiddel l-għażla tal-kabinett b'mod sinifikanti.

Il-kabinetti immuntati mal-ħajt-għandhom spazju limitat madwar il-qiegħ, il-fuq, u l-ġnub għad-dħul tal-kejbil. Numru għoli ta 'kejbils jista' jagħmel l-installazzjoni diffiċli meta l-fond tal-kompartiment ikun żgħir.

Kabinetti tal-art-wieqfa jipprovdu aktar spazju għal:

• Dħul tal-kejbil tal-qiegħ
• Glandoli tal-kejbil
• Blokki terminali
• Tubi tal-kejbil
• Kanali tal-wajers vertikali
• Raġġi akbar tal-liwi tal-kejbil

Dan huwa partikolarment rilevanti għal sistemi ta 'awtomazzjoni u kabinetti tad-distribuzzjoni tal-enerġija.

Qabel ma jordnaw kabinett, ix-xerrejja għandhom jikkonfermaw il-kwantità tal-kejbil, id-dijametru tal-kejbil, id-direzzjoni tad-dħul u r-raġġ minimu tal-liwi.

Kabinett li joqgħod mal-komponenti elettriċi iżda ma jipprovdix biżżejjed spazju għall-kejbil jista 'joħloq problemi ta' installazzjoni aktar tard.



Manutenzjoni u Aċċess għat-Tagħmir



L-aċċess għall-manutenzjoni għandu jiġi kkunsidrat waqt l-għażla tal-kabinett.

Kompartimenti immuntati mal-ħajt-spiss huma ddisinjati għal aċċess minn quddiem. Din il-konfigurazzjoni taħdem tajjeb meta l-komponenti kollha jistgħu jintlaħqu mill-bieb ta 'quddiem.

Kabinett immuntat mal-ħajt-fond jista' jsir diffiċli biex isir servizz jekk il-komponenti jkunu installati 'l bogħod ġewwa l-kompartiment.

Kabinetti tal-art-wieqfa jipprovdu flessibilità akbar. Skont id-disinn, l-aċċess jista 'jiġi pprovdut permezz ta' bibien ta 'quddiem, bibien ta' wara, pannelli tal-ġenb, jew sezzjonijiet li jistgħu jitneħħew.

Għal sistemi li jeħtieġu sostituzzjoni regolari ta 'drives, breakers, provvisti ta' enerġija, jew moduli ta 'kontroll, spazju ta' aċċess addizzjonali jista 'jnaqqas il-ħin ta' manutenzjoni.

Il-kabinett għandu wkoll ikun pożizzjonat bi spazju biżżejjed madwar il-bibien u l-pannelli ta 'aċċess.



Ġestjoni Termali



Il-ġenerazzjoni tas-sħana hija konsiderazzjoni importanti oħra.

Komponenti elettriċi jikkonvertu parti mill-qawwa tad-dħul tagħhom fis-sħana. Il-kabinett għandu jipprovdi metodu xieraq biex titneħħa din is-sħana.

Il-kompartimenti immuntati mal-ħajt-għandhom volum intern iżgħar, għalhekk is-sħana tista 'takkumula malajr meta d-densità tat-tagħmir tkun għolja.

Skont l-applikazzjoni, il-ġestjoni termali tista' tinkludi:

• Ventilazzjoni naturali
• Fannijiet tal-filtru
• Fannijiet li jkessħu
• Skambjaturi tas-sħana
• Unitajiet ta'-arja kondizzjonata

Kabinetti tal-art-wieqfa jipprovdu aktar spazju għat-tagħmir tat-tkessiħ u l-mogħdijiet tal-fluss tal-arja.

Għal kabinetti li fihom diversi VFDs, provvisti ta' enerġija, transformers, jew komponenti oħra li jiġġeneraw is-sħana-, il-kalkoli termali għandhom jitlestew qabel ma jiġu ffinalizzati d-dimensjonijiet tal-kabinett.



Klassifikazzjoni tal-IP u Kundizzjonijiet Ambjentali



L-ambjent ta 'installazzjoni jaffettwa kemm it-tip tal-kabinett kif ukoll ir-rekwiżiti ta' protezzjoni.

Il-kmamar tal-elettriku fuq ġewwa jistgħu jużaw IP54 jew IP55 skont l-espożizzjoni għat-trab u l-umdità.

Installazzjonijiet ta 'barra ġeneralment jeħtieġu IP65 jew IP66 meta l-kabinett ikun espost għax-xita, trab, jew ġettijiet tal-ilma.

Kemm il-kabinetti tal-ħajt-immuntati kif ukoll tal-art-wieqfa jistgħu jiġu ddisinjati b'livelli ta' protezzjoni IP differenti. L-istruttura tal-kabinett għandha tappoġġja l-klassifikazzjoni magħżula permezz ta 'siegli xierqa tal-bibien, ġonot tal-pannelli, daħliet tal-kejbil, u tolleranzi tal-manifattura.

Il-klassifikazzjoni tal-IP m'għandhiex titqies separatament mill-għażla tal-materjal.

Pereżempju, kabinett tal-art ta' barra-wieqfa jista' jeħtieġ azzar tal-karbonju b'kisja protettiva xierqa jew kostruzzjoni tal-istainless steel skont l-umdità, l-espożizzjoni tal-melħ, u l-kundizzjonijiet tal-korrużjoni.



Spazju tal-Art vs Spazju tal-Ħitan



L-ispazju ta 'installazzjoni disponibbli ħafna drabi jiddetermina t-tip tal-kabinett qabel ma jiġu kkunsidrati speċifikazzjonijiet oħra.

Kompartiment immuntat mal-ħajt jista' jippreserva l-ispazju tal-art fi:

• Kmamar żgħar tal-elettriku
• Linji ta' produzzjoni
• Workshops
• Kmamar tat-tagħmir
• Oqsma ta' komunikazzjoni

Kabinett tal-art-wieqfa jeħtieġ spazju tal-art iddedikat, iżda jipprovdi kapaċità interna ferm akbar.

Iż-żona tal-madwar għandha tiġi ċċekkjata wkoll għal:

• Ftuħ tal-bieb
• Aċċess bil-kejbil
• Clearance tal-manutenzjoni
• Mogħdija tat-trasport
• Rekwiżiti ta 'rfigħ
• Tagħmir biswit

Kabinett li fiżikament joqgħod fiż-żona allokata xorta jista' ma jkunx tajjeb jekk il-bieb tiegħu ma jkunx jista' jinfetaħ għal kollox jew l-aċċess għall-manutenzjoni jkun ristrett.



Id-dimensjonijiet tad-dwana Jistgħu Ibiddlu l-Għażla



Id-dimensjonijiet standard tal-kompartiment mhux dejjem jaqblu mat-tqassim tat-tagħmir industrijali.

Proġett jista' jeħtieġ kabinett li huwa:

Wiesgħa iżda aktar baxx

Iktar dejjaq iżda ogħla

Aktar fil-fond għal tagħmir speċifiku

Maqsuma f'sezzjonijiet separati

Iddisinjat b'daħliet tal-kejbil tad-dwana

Konfigurat bi pjanċi ta 'immuntar speċjali

Il-manifattura tad-dwana tippermetti li d-dimensjonijiet tal-kabinett ikunu bbażati fuq it-tagħmir attwali minflok ma jġiegħel it-tagħmir f'kabinett standard.

Dan huwa partikolarment utli għall-manifatturi tat-tagħmir OEM li jipproduċu magni b'tqassim ta 'kontroll fissi.



Kompartimenti elettriċi personalizzati minn Prota



Prota tipprovdi manifattura ta' kompartimenti tal-metall apposta għal applikazzjonijiet industrijali u OEM, inklużi kompartimenti immuntati mal-ħajt-u kabinetti elettriċi-wieqfa fuq l-art.

Il-kumpanija tappoġġja proġetti li jeħtieġu dimensjonijiet personalizzati, strutturi ta 'immuntar intern, postijiet tad-dħul tal-kejbil, konfigurazzjonijiet tal-bibien, u finituri tal-wiċċ.

Il-kapaċitajiet tal-manifattura tiegħu jinkludu qtugħ bil-lejżer CNC, liwi CNC, ippanċjar, iwweldjar, kisi tat-trab, u assemblaġġ. Prota jipprovdi wkoll appoġġ ta 'inġinerija waqt l-iżvilupp tal-kompartiment, li jippermetti li l-istrutturi tal-kabinett jiġu riveduti qabel il-produzzjoni.

Is-servizzi tal-kompartiment tad-dwana tal-kumpanija jintużaw għall-awtomazzjoni industrijali, id-distribuzzjoni tal-enerġija, it-telekomunikazzjonijiet, l-enerġija rinnovabbli, u applikazzjonijiet oħra ta 'tagħmir.

Għal proġetti li jirrikjedu kompartimenti elettriċi personalizzati-montar jew art-wieqfa, speċifikazzjonijiet u tpinġijiet jistgħu jiġu sottomessi permezzhttps://www.protabox.com/.



Lista ta 'kontroll tax-xerrej qabel l-ordni



Qabel ma jitolbu kwotazzjoni, it-timijiet tax-xiri għandhom jippreparaw l-informazzjoni li ġejja:

1. Lista ta 'Tagħmir

Ipprovdi d-dimensjonijiet, il-kwantità u l-piż tal-komponenti elettriċi ewlenin.

2. Installazzjoni tal-Kabinett

Speċifika r-rekwiżiti ta' installazzjoni immuntati mal-ħajt-jew fuq l-art-wieqfa u ipprovdi ż-żona ta' installazzjoni disponibbli.

3. Rekwiżiti tal-Cable

Inkludi l-kwantità tal-kejbil, id-dijametru tal-kejbil, il-post tad-dħul, u d-direzzjoni preferuta tar-rotta tal-kejbil.

4. Kundizzjonijiet Ambjentali

Speċifika installazzjoni fuq ġewwa jew barra, espożizzjoni għat-trab, espożizzjoni għall-ilma, umdità, temperatura u kundizzjonijiet kimiċi.

5. Rekwiżit IP

Iddikjara l-klassifikazzjoni IP meħtieġa, bħal IP54, IP55, IP65, jew IP66.

6. Materjal

Speċifika l-azzar tal-karbonju, l-istainless steel, l-aluminju, jew materjal ieħor meħtieġ ibbażat fuq l-ambjent tal-applikazzjoni.

7. Finish tal-wiċċ

Għall-kabinetti tal-azzar, speċifika r-rekwiżiti tal-kisi tat-trab, il-kulur, il-finitura tal-kisi u r-rekwiżiti tal-protezzjoni mill-korrużjoni.

8. Kwantità tal-Produzzjoni

Inkludi r-rekwiżiti tal-prototip, il-kwantità tal-ordni inizjali, u l-volum tal-produzzjoni mistenni.

Il-provvediment ta 'dawn id-dettalji jippermetti lill-manifattur biex jevalwa l-istruttura tal-kabinett, il-metodu ta' immuntar, is-sistema tas-siġillar, l-ispazju tal-kejbil, u r-rekwiżiti tal-produzzjoni qabel il-kwotazzjoni u l-fabbrikazzjoni.
