Il-Klassifikazzjoni tal-IP Kif Taffettwa l-Għażla tal-Magħluq Elettriku?



Meta tagħżel egħluq elettriku, il-klassifikazzjoni tal-IP tiddetermina kif il-kabinett huwa mistenni li jirreżisti d-dħul ta 'partiċelli solidi u ilma. Għat-timijiet tax-xiri u l-inġiniera tal-elettriku, din il-klassifikazzjoni għandha tiġi ttrattata bħala rekwiżit tad-disinn aktar milli speċifikazzjoni sempliċi tal-prodott.

Kabinett IP65 u kabinett IP66 it-tnejn jipprovdu protezzjoni kontra t-trab-, iżda r-rekwiżiti tal-protezzjoni tal-ilma tagħhom huma differenti. Kabinett IP54 jista 'jkun biżżejjed ġewwa kamra elettrika kkontrollata, filwaqt li l-istess kabinett jista' ma jkunx adattat għal installazzjoni ta 'barra esposta għax-xita u ġettijiet tal-ilma.

L-għażla korretta tiddependi fuq l-ambjent attwali, il-kostruzzjoni tal-kabinett, il-metodu tad-dħul tal-kejbil, is-siġillar tal-bibien, it-tqassim tat-tagħmir u l-kundizzjonijiet tal-manutenzjoni.

X'Tispeċifika Attwalment Rating IP?

Il-kodiċi IP huwa definit mill-IEC 60529 u juża żewġ ċifri karatteristiċi.

L-ewwel ċifra tispeċifika protezzjoni kontra oġġetti solidi u trab. It-tieni ċifra tispeċifika protezzjoni kontra l-ilma.

Per eżempju:

Klassifikazzjoni tal-IP	Protezzjoni Solida	Protezzjoni tal-Ilma
IP54	Protezzjoni limitata tad-dħul tat-trab	Tixjir tal-ilma
IP55	It-trab-protett	Ġettijiet tal-ilma
IP65	It-trab-issikkat	Ġettijiet tal-ilma
IP66	It-trab-issikkat	Ġettijiet tal-ilma qawwija
IP67	It-trab-issikkat	Immersjoni temporanja

Iż-żewġ ċifri għandhom jiġu evalwati separatament. It-tieni ċifra ogħla ma tfissirx awtomatikament li l-għeluq huwa aħjar f'kull applikazzjoni.

Pereżempju, l-IP67 jindirizza l-immersjoni temporanja, filwaqt li l-IP66 jindirizza ġettijiet tal-ilma qawwija. Il-klassifikazzjoni meħtieġa għandha tikkorrispondi għall-espożizzjoni attwali aktar milli sempliċement tagħżel l-ogħla numru.



Kif l-Ewwel Ċifra Tinfluwenza l-Għażla tal-Kabinett



L-ewwel ċifra IP issir partikolarment importanti f'ambjenti ta 'manifattura fejn partiċelli fl-arja jistgħu jidħlu f'kompartiment.

IP5X

IP5X jindika kompartiment protett mit-trab-. Id-dħul tat-trab huwa ristrett għal livell li m'għandux jinterferixxi mat-tħaddim tat-tagħmir.

Dan il-livell jista' jitqies għal ċerti applikazzjonijiet industrijali ta' ġewwa fejn il-konċentrazzjoni tat-trab hija moderata.

IP6X

IP6X jindika spazju magħluq-issikkat għat-trab.

Dan ir-rekwiżit huwa aktar xieraq meta l-komponenti elettriċi jridu jiġu iżolati minn trab fin.

Ambjenti tipiċi jinkludu:

Workshops tal-ipproċessar tal-metall

Impjanti tas-siment

Faċilitajiet tax-xogħol tal-injam

Żoni tat-tagħmir tal-minjieri

Linji ta' produzzjoni industrijali

Għal dawn l-applikazzjonijiet, egħluq IP65 jew IP66 jista 'jipprovdi protezzjoni kontra t-trab-meta d-disinn sħiħ tal-kabinett jappoġġja l-klassifikazzjoni speċifikata.



Kif it-Tieni Ċifra Tinfluwenza l-Għażla tal-Kabinett



L-espożizzjoni għall-ilma jeħtieġ li tiġi evalwata abbażi tas-sors attwali tal-ilma.

IPX4

IPX4 jipproteġi kontra t-titjir tal-ilma minn direzzjonijiet differenti.

Jista 'jkun adattat għal tagħmir ta' ġewwa espost għal titjir okkażjonali iżda mhux ġettijiet diretti tal-ilma.

IPX5

IPX5 jipproteġi kontra ġettijiet tal-ilma.

Dan il-livell huwa komunement ikkunsidrat għal kabinetti industrijali esposti għax-xita jew operazzjonijiet ta 'tindif moderati.

IPX6

IPX6 jipprovdi protezzjoni kontra ġettijiet tal-ilma qawwija.

Huwa aktar xieraq għal tagħmir espost għal sprej tal-ilma aktar b'saħħtu jew kundizzjonijiet eżiġenti tal-ħasil.

IPX7

IPX7 ikopri immersjoni temporanja.

Din il-klassifikazzjoni għandha titqies meta l-għargħar jew l-immersjoni aċċidentali huma parti mir-riskju tal-installazzjoni.

Id-distinzjoni hija importanti waqt l-ispeċifikazzjoni. Kabinett espost għal-tindif bi pressjoni għolja m'għandux jintgħażel biss minħabba li jġorr klassifikazzjoni tal-IP-immersjoni.



IP54 vs IP65 vs IP66: Kif Għandhom ix-Xerrejja Jagħżlu?



Dawn it-tliet klassifikazzjonijiet huma spiss imqabbla waqt l-akkwist tal-kompartimenti elettriċi.

IP54

IP54 jista 'jkun xieraq meta l-kabinett ikun installat f'ambjent ta' ġewwa kkontrollat.

Eżempji jinkludu:

Kmamar elettriċi

Sistemi ta 'kontroll fuq ġewwa

Żoni ta 'awtomazzjoni tal-fabbrika

Tagħmir elettriku tal-bini

Jekk il-kabinett ma jkunx espost għal xita diretta jew sprej tal-ilma qawwi, l-ispeċifikazzjoni tal-IP65 tista 'tipprovdi protezzjoni lil hinn mir-rekwiżit attwali.

IP65

IP65 jipprovdi protezzjoni kontra t-trab-u reżistenza għall-ġettijiet tal-ilma.

Huwa komunement speċifikat għal:

Kabinetti elettriċi ta' barra

Kabinetti tal-kontroll industrijali

Tagħmir tal-enerġija solari

Infrastruttura tat-telekomunikazzjoni

Tagħmir tal-fabbrika espost għall-umdità

Għal ħafna applikazzjonijiet industrijali, IP65 jipprovdi livell ta' protezzjoni prattiku mingħajr ma teħtieġ ir-reżistenza addizzjonali tal-ġett tal-ilma-assoċjata mal-IP66.

IP66

IP66 huwa maħsub għal ambjenti fejn il-kabinett jista 'jesperjenza ġettijiet tal-ilma qawwija.

Applikazzjonijiet tipiċi jinkludu:

Tagħmir industrijali tqil

Infrastruttura tal-enerġija fuq barra

Żoni tal-ħasil

Installazzjonijiet kostali

Tagħmir espost għal temp qawwi

L-egħluq għandu jkollu siġillar adattat tal-bibien, ġonot tal-pannelli, daħliet tal-kejbil, u preċiżjoni strutturali biex tinkiseb il-protezzjoni meħtieġa.



L-Istruttura tal-Kabinett tiddetermina l-Prestazzjoni Attwali tal-IP



Klassifikazzjoni tal-IP mhix maħluqa mill-materjal tal-kabinett waħdu.

Kabinett tal-azzar jista 'jiġi manifatturat minn folja ħoxna u xorta jonqos milli jipprovdi l-protezzjoni tad-dħul meħtieġa jekk il-bieb, il-gasket, id-daħliet tal-kejbil, jew il-ġonot huma ddisinjati ħażin.

Interface tal-bieb u tal-gasket

Is-siegla tal-bieb tifforma l-interface ewlenija tas-siġillar bejn il-korp tal-għeluq u l-bieb.

Parametri importanti jinkludu:

• Materjal tal-gasket
• Sezzjoni trasversali tal-gasket
• Ammont tal-kompressjoni
• Allinjament tal-bieb
• Kundizzjoni tal-wiċċ ta 'kuntatt

Kompressjoni insuffiċjenti tal-gasket tista 'tħalli mogħdija ta' tnixxija. Kompressjoni eċċessiva tista 'tiddeforma s-siegla u żżid il-forza tal-għeluq.

Id-disinn tal-gasket għalhekk jeħtieġ li jkun imqabbel mal-ġeometrija tal-bieb.

Dħul tal-Cable

Il-punti tad-dħul tal-kejbil huma wieħed mill-aktar oqsma komuni li jaffettwaw is-siġillar tal-kompartiment.

Kabinett jista' jkollu bieb-issiġillat tajjeb iżda xorta jitlef il-livell ta' protezzjoni maħsub tiegħu permezz ta' fetħiet tal-kejbil mhux issiġillati.

Skont id-disinn, il-manifatturi jistgħu jużaw:

• Glandoli tal-kejbil
• Pjanċi tal-glandola ssiġillati
• Gwarniċi tad-dħul tal-kejbil
• Sistemi ta' siġillar bil-kompressjoni

Id-dijametru tal-kejbil, il-kwantità, id-direzzjoni tad-dħul, u r-rekwiżiti tal-manutenzjoni għandhom jiġu kkunsidrati qabel ma jiġi ffabbrikat il-kabinett.

Ġonot tal-Panew

Kabinetti elettriċi tal-art-wieqfa jista' jkun fihom pannelli multipli tal-folji tal-metall.

Il-konnessjoni bejn is-saqaf, il-pannelli tal-ġnub, il-pannell ta 'wara, il-bażi, u l-qafas għandha tiġi kkunsidrata meta jiġi ddisinjat egħluq b'rata IP-.

Allinjament fqir tal-pannelli jew lakuni mhux ikkontrollati jistgħu jikkompromettu l-mogħdija tas-siġillar.



Klassifikazzjoni tal-IP u Għażla tal-Kabinett Elettriku ta' Barra



L-installazzjoni fuq barra tintroduċi diversi fatturi lil hinn mix-xita.

Kabinett elettriku ta’ barra jista’ jesperjenza:

• Xita
• Ir-riħ-ilma
• Trab
• Kondensazzjoni
• Espożizzjoni UV
• Ċikliżmu tat-temperatura
• Umdità
• Arja mgħobbija-melħ

Dan ifisser li l-klassifikazzjoni tal-IP m'għandhiex tiġi evalwata b'mod indipendenti mill-għażla tal-materjal u t-trattament tal-wiċċ.

Pereżempju, kabinett tal-azzar tal-karbonju IP65 jista 'jipprovdi protezzjoni ta' dħul ta 'trab u ilma, iżda l-prestazzjoni tal-korrużjoni fit-tul-tagħha tiddependi fuq it-trattament tal-wiċċ tal-azzar, is-sistema tal-kisi, l-ambjent tal-installazzjoni u l-kundizzjonijiet ta' manutenzjoni.

F'ambjenti kostali, l-istainless steel jista' jiġi kkunsidrat fejn l-espożizzjoni għall-korrużjoni hija sinifikanti.

L-ispeċifikazzjoni tal-kabinett għandha għalhekk tinkludi kemm il-klassifikazzjoni IP meħtieġa kif ukoll il-materjal xieraq jew il-finitura tal-wiċċ.



Klassifikazzjoni tal-IP u Protezzjoni tal-Komponent Elettriku



Il-livell ta 'protezzjoni meħtieġ huwa wkoll influwenzat mill-komponenti installati ġewwa l-kabinett.

Kabinett li jkun fih blokki terminali sempliċi jista’ jkollu rekwiżiti ambjentali differenti minn wieħed li jkun fih:

• Kontrolluri PLC
• Drives ta' frekwenza varjabbli
• PCs industrijali
• Provvisti tal-enerġija
• Circuit breakers
• Tagħmir ta' komunikazzjoni

Komponenti elettroniċi jistgħu jiġu affettwati minn umdità, trab konduttiv, u kontaminazzjoni.

Klassifikazzjoni IP ogħla tista 'tnaqqas l-opportunità li l-kontaminanti jilħqu t-tagħmir intern, iżda għandha titqies ukoll il-ġestjoni termali.

Kabinett issiġillat sewwa jista 'jirrestrinġi l-fluss ta' l-arja naturali. Jekk il-komponenti interni jiġġeneraw sħana sinifikanti, id-disinn jista' jeħtieġ:

• Fannijiet tal-filtru
• Skambjaturi tas-sħana
• Unitajiet tal-arja kondizzjonata
• Sistemi esterni tat-tkessiħ

Ir-rekwiżit tal-protezzjoni tal-kompartiment u l-istrateġija tal-ġestjoni termali għandhom għalhekk jiġu żviluppati flimkien.



Preċiżjoni tal-Manifattura u Protezzjoni IP



Il-klassifikazzjoni IP speċifikata tpoġġi rekwiżiti addizzjonali fuq il-manifattura tal-folja tal-metall.

Għal egħluq tal-metall ip{0}}gradat, kontrolli importanti tal-manifattura jinkludu:

Qtugħ bil-lejżer

Qtugħ preċiż jiżgura li l-pannelli u l-fetħiet jaqblu mad-dimensjonijiet maħsuba.

Liwi CNC

Angoli u dimensjonijiet konsistenti tal-liwi jgħinu biex iżommu allinjament xieraq bejn il-pannelli tal-kabinett u l-bibien.

Iwweldjar

L-iwweldjar għandu jipprovdi integrità strutturali suffiċjenti filwaqt li jikkontrolla d-deformazzjoni madwar iż-żoni tas-siġillar.

Assemblea Bieb

Iċ-ċappetti, serraturi, u frejms tal-bibien jeħtieġu pożizzjonament preċiż biex tinkiseb kompressjoni konsistenti tal-gasket.

Trattament tal-wiċċ

Is-sistema tal-kisi għandha tkopri uċuħ tal-azzar esposti u żżomm adeżjoni xierqa waqt is-servizz.

Dawn il-fatturi tal-manifattura għandhom relazzjoni diretta mal-kompartiment lest aktar milli sempliċement id-dehra tal-kabinett.



Rekwiżiti tal-Klassifikazzjoni tal-IP għal Applikazzjonijiet Differenti



Awtomazzjoni Industrijali

Kabinetti ta 'awtomazzjoni installati f'żoni ta' ġewwa nodfa jistgħu jużaw IP54 jew IP55.

Ambjenti tal-magni bil-likwidu li jkessaħ, partiċelli tal-metall, u sprej tal-ilma jistgħu jeħtieġu IP65 jew IP66 skont l-espożizzjoni attwali.

Distribuzzjoni tal-Enerġija

Il-kabinetti tad-distribuzzjoni elettrika ta 'barra ġeneralment jeħtieġu IP65 jew IP66 meta jkunu esposti għax-xita u t-trab.

Id-disinn tal-kabinett għandu jikkunsidra wkoll ir-rotta tal-kejbil, il-ġenerazzjoni tas-sħana tal-komponenti, u l-kundizzjonijiet tal-korrużjoni.

Enerġija Rinnovabbli

Installazzjonijiet solari u tar-riħ jibqgħu barra għal perjodi twal.

It-trab, ix-xita, l-umdità u l-varjazzjoni fit-temperatura jeħtieġ li jiġu kkunsidrati meta jiġi speċifikat l-egħluq.

Telekomunikazzjonijiet

It-tagħmir tal-komunikazzjoni fuq barra jeħtieġ protezzjoni mix-xita u l-kontaminanti fl-arja.

Is-siġillar tad-dħul tal-kejbil huwa partikolarment importanti minħabba li l-kabinetti tat-telekomunikazzjoni spiss ikun fihom kejbils multipli ta 'komunikazzjoni u enerġija.

Ipproċessar tal-Ikel

Il-ħasil frekwenti joħloq rekwiżit differenti minn użu industrijali normali fuq ġewwa.

Is-siġillar tal-kabinett, l-għażla tal-materjal, il-finitura tal-wiċċ, u l-proċeduri tat-tindif għandhom jiġu evalwati flimkien.



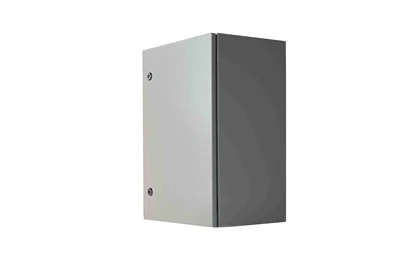

IP personalizzat-Kompartimenti Elettriku Rated minn Prota



Xi proġetti jeħtieġu dimensjonijiet tal-kabinett, strutturi interni, u arranġamenti tas-siġillar li mhumiex disponibbli minn katalgi standard tal-kompartimenti.

Prota timmanifattura kompartimenti elettriċi tal-metall apposta għal applikazzjonijiet industrijali u tappoġġja r-rekwiżiti speċifiċi tal-proġett-li jinvolvu l-istruttura tal-kabinett, il-fabbrikazzjoni tal-folja tal-metall, u d-disinn tal-protezzjoni.

Il-personalizzazzjoni tista' tinkludi:

• Wisa', għoli u fond tal-kabinett
• Konfigurazzjoni tal-bieb
• Pjanċi tal-immuntar interni
• Pożizzjonijiet tad-dħul tal-kejbil
• Arranġamenti tal-gaskets
• Strutturi tal-ventilazzjoni
• Sistemi ta' qfil
• Trattament tal-wiċċ
• Kostruzzjoni ta' kompartiment ip{0}}ratata

Il-proċess tal-manifattura jinkludi qtugħ bil-lejżer CNC, liwi ta 'preċiżjoni, iwweldjar, u rfinar tal-wiċċ.

Għal proġett li jeħtieġ klassifikazzjoni IP speċifika, il-klijenti jistgħu jipprovdu tpinġijiet tal-kabinett, layouts tat-tagħmir, kundizzjonijiet ambjentali, u livelli ta 'protezzjoni meħtieġa għar-reviżjoni tal-inġinerija.



X'Għandu Jiġi Inkluż f'RFQ ta' Enclosure Rated IP-?



Speċifikazzjoni ta 'akkwist għandha tipprovdi aktar informazzjoni milli sempliċement tiddikjara "kabinett IP65."

RFQ utli għandha tinkludi:

Klassifikazzjoni IP meħtieġa:
Per eżempju, IP54, IP55, IP65, jew IP66.

Ambjent ta 'installazzjoni:
Ġewwa, barra, art tal-fabbrika, żona kostali, żona tal-ħasil, jew kundizzjonijiet oħra.

Dimensjonijiet tal-kabinett:
Dimensjonijiet esterni meħtieġa u spazju għall-installazzjoni disponibbli.

Tagħmir intern:
Lista tal-komponenti, piż approssimattiv, arranġament tal-immuntar, u ġenerazzjoni tas-sħana.

Rekwiżiti tal-kejbil:
Numru ta 'kejbils, dijametri tal-kejbil, postijiet tad-dħul, u direzzjoni preferuta tad-dħul tal-kejbil.

Materjal:
Azzar tal-karbonju, azzar li ma jissaddadx, jew materjal ieħor speċifikat.

Finitura tal-wiċċ:
Kisi tat-trab, finitura ta 'l-istainless steel, jew rekwiżit ta' kisi speċifiku tal-proġett-.

Kwantità tal-produzzjoni:
Kwantità tal-prototip, kwantità tal-ordni inizjali, u domanda annwali mistennija.

Din l-informazzjoni tippermetti lill-manifattur biex jevalwa l-istruttura tal-kompartiment qabel il-produzzjoni u jidentifika kwistjonijiet potenzjali ta' siġillar jew ta'-ġestjoni termali fl-istadju tad-disinn.
