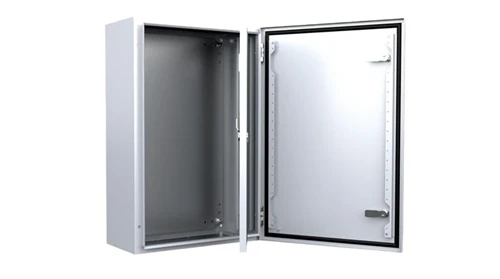

Kif Agħżel Dimensjonijiet tal-Kabinett Elettriku Għal Pannelli tal-Kontroll U Distribuzzjoni tal-Enerġija

Oct 21, 2026

Ħalli messaġġ

Għażlakabinett elettrikudimensjonijiet teħtieġ aktar minn kejl tal-ispazju ta 'installazzjoni disponibbli. L-egħluq għandu jakkomoda komponenti elettriċi, jipprovdi spazju biżżejjed għall-wajers, jappoġġja d-dissipazzjoni tas-sħana, u jippermetti lit-tekniċi jaċċessaw it-tagħmir għall-manutenzjoni.

Għal pannelli ta 'kontroll u sistemi ta' distribuzzjoni tal-enerġija, id-daqs tal-kabinett għandu jkun ibbażat fuq it-tqassim tal-komponenti, konnessjonijiet tal-kejbil, ambjent ta 'installazzjoni, u rekwiżiti ta' espansjoni futuri. Approċċ strutturat jgħin biex jipprevjeni l-iffullar żejjed u l-ispejjeż tal-għeluq bla bżonn.

How to Select Electrical Cabinet Dimensions for Control Panels and Power Distribution

Il-funzjoni tal-kabinett tiddetermina t-tqassim intern tagħha u r-rekwiżiti tal-ispazju.

Pannelli tal-kontroll: Tipikament jakkomodaw PLCs, relays, kuntatturi, provvisti ta 'enerġija, blokki terminali, u moduli ta' komunikazzjoni.
Kabinetti tad-distribuzzjoni tal-enerġija: Jistgħu jeħtieġu spazju għal circuit breakers, busbars, meters, tagħmir protettiv, u kejbils kbar tal-enerġija.
Sistemi ta 'kontroll integrati: Jistgħu jeħtieġu żoni separati għal tagħmir ta' enerġija, ċirkwiti ta 'kontroll, u tagħmir ta' komunikazzjoni.

Qabel ma tagħżel id-dimensjonijiet, ipprepara lista tal-komponenti u kkonferma l-metodu ta 'immuntar ta' kull apparat, il-pożizzjonijiet tal-konnessjoni, u l-ispazju speċifikat mill-manifattur.

Kull dimensjoni taffettwa parti differenti tad-disinn tal-kabinett.

Dimensjoni	Konsiderazzjonijiet Ewlenin
Wisa'	Arranġament tal-komponenti, kanali tal-wajers, blokki terminali, u spazju ġenb
Għoli	It-tqassim tat-tagħmir vertikali, id-dħul tal-kejbil, u l-ispazju bejn il-gruppi tal-komponenti
Fond	Projezzjoni tal-komponenti, liwi tal-kejbil, konnessjonijiet ta 'wara, u apparati mmuntati fuq il-bibien

Il-wisa 'spiss huwa influwenzat min-numru ta' komponenti rranġati f'ringieli. L-għoli jiddependi fuq it-tqassim vertikali u l-pożizzjonijiet tad-dħul tal-kejbil, filwaqt li l-fond irid jakkomoda terminali li jisporġu u kejbils konnessi.

Importanti: Id-dimensjonijiet esterni mhumiex l-istess bħad-dimensjonijiet interni li jistgħu jintużaw. Il-ħitan tal-kompartimenti, il-bibien, il-pjanċi tal-immuntar, u l-aċċessorji strutturali jnaqqsu l-ispazju disponibbli.

L-arranġament tal-immuntar għandu jiġi kkonfermat qabel ma jiġi ffinalizzat id-daqs tal-kompartiment. Binarji DIN, pjanċi tal-immuntar, u frejms ta 'appoġġ jaffettwaw kemm il-pożizzjonament tal-komponenti kif ukoll l-ispazju disponibbli.

Ikkunsidra dan li ġej waqt id-disinn tat-tqassim:

Spazjar tal-binarji: Ħalli spazju għall-installazzjoni tal-komponenti, aċċess terminali, u tneħħija.
Saħħa tal-immuntar: Iċċekkja l-istruttura ta 'appoġġ għal apparati tqal bħal transformers u circuit breakers kbar.
Raggruppament tat-tagħmir: Irranġa l-komponenti konnessi skont il-funzjonijiet elettriċi u r-rekwiżiti tal-wajers tagħhom.
Aċċess għas-servizz: Evita layouts li jagħmlu diffiċli biex jintlaħqu l-komponenti li sservi ta' spiss.

Tpinġija tal-immuntar dimensjonata tgħin biex tidentifika l-interferenza bejn it-tagħmir, il-kanali tal-wajers, u l-elementi strutturali qabel il-fabbrikazzjoni.

Il-kabinettiridu jitwaħħal is-sit tal-installazzjoni meta kemm magħluq kif ukoll miftuħ. Ħitan fil-qrib, makkinarju, pajpijiet, u kompartimenti li jmissu magħhom jistgħu jirrestrinġu l-moviment tal-bibien u l-aċċess għall-manutenzjoni.

Iċċekkja dawn il-kundizzjonijiet tal-installazzjoni:

Żona tal-ħajt jew footprint disponibbli fuq l-art.
Id-direzzjoni tat-tbandil tal-bieb u l-ispazju tal-ftuħ.
Aċċess għal mankijiet operattivi, meters, u swiċċijiet.
Spazju meħtieġ biex jitneħħew l-għata jew jiġu sostitwiti l-komponenti.
Is-saħħa tal-immuntar u t-tagħbija tal-art għal kabinetti akbar.

Għal installazzjonijiet b'ħafna kabinetti, ikkonferma l-ispazjar bejn l-unitajiet li jmissu magħhom qabel ma tiddetermina d-dimensjonijiet finali. Ir-rekwiżiti applikabbli tas-sigurtà elettrika u r-regolamenti tas-sit għandhom jiggwidaw id-deċiżjonijiet dwar it-tneħħija tax-xogħol.

Id-dimensjonijiet tal-kabinett jinfluwenzaw l-arranġament tat-tagħmir, iżda t-tkessiħ adegwat jiddependi fuq it-tagħbija tas-sħana attwali u l-metodu ta 'tkessiħ magħżul.

Apparati bħal drives ta 'frekwenza varjabbli, transformers, u provvisti ta' enerġija jistgħu jiġġeneraw sħana sinifikanti waqt it-tħaddim.

Meta tevalwa r-rekwiżiti termali:

Stima d-dissipazzjoni tas-sħana billi tuża dejta tal-manifattur jew kalkoli tal-inġinerija.
Issepara t-tagħmir li jiġġenera s-sħana minn apparat sensittiv għat-temperatura fejn xieraq.
Riżerva spazju għal fannijiet, filtri, skambjaturi tas-sħana, jew tagħmir tal-arja kondizzjonata jekk meħtieġ.
Żomm il-mogħdijiet tal-ventilazzjoni ċari u agħti aċċess għas-sostituzzjoni tal-filtru.
Żgura li l-arranġament tat-tkessiħ jibqa' kompatibbli mal-klassifikazzjoni IP meħtieġa.

It-tagħmir tat-tkessiħ għandu jiġi inkluż fit-tqassim inizjali aktar milli miżjud wara li d-dimensjonijiet tal-kabinett ikunu ġew approvati.

L-għażla tal-materjal tiddependi fuq l-ambjent tal-installazzjoni, ir-rekwiżiti strutturali u l-espożizzjoni għall-korrużjoni.

Materjal	Konsiderazzjonijiet Ewlenin
Azzar tal-karbonju	Użati komunement għal kompartimenti industrijali; il-protezzjoni tal-wiċċ hija importanti
Azzar li ma jsaddadx	Adattat għal applikazzjonijiet li jeħtieġu reżistenza akbar għall-korrużjoni
Aluminju	Ikkunsidrat meta l-piż tal-kompartiment aktar baxx huwa importanti
Azzar galvanizzat	Jipprovdi wiċċ miksi biż-żingu għall-protezzjoni mill-korrużjoni

L-għażla tal-materjal għandha tiġi evalwata flimkien mal-ħxuna tal-folja, id-daqs tal-kabinett, l-istruttura tal-bieb, u t-tagħbija mistennija. Irfinar tal-wiċċ, bħal kisi tat-trab, għandu wkoll jaqbel mal-kundizzjonijiet ambjentali u l-ispeċifikazzjonijiet tal-proġett.

Il-pożizzjonijiet tad-dħul tal-kejbil jinfluwenzaw it-tqassim intern, il-postijiet tal-qtugħ, u l-installazzjoni tal-glandoli tal-kejbil. Għandhom jiġu kkonfermati qabel ma jiġu approvati t-tpinġijiet tal-manifattura.

Dħul mill-qiegħ: Jista 'jeħtieġ spazju addizzjonali għall-kejbils li jitilgħu lejn it-terminals.

Daħla ta 'fuq: Jista' jaffettwa l-arranġament tal-komponenti ħdejn is-sezzjoni ta 'fuq.

Dħul mill-ġenb: Jista 'jkun ristrett minn ħitan fil-qrib jew tagħmir li jmissu magħhom.

Rekwiżiti ta 'protezzjoni: Gaskits, glandoli, bibien, u fetħiet għandhom isostnu l-livell speċifikat ta' protezzjoni tal-kompartiment.

Il-klassifikazzjoni IP meħtieġa għandha tirrifletti l-espożizzjoni attwali għat-trab u l-ilma. Kwalunkwe fetħiet tal-ventilazzjoni jew interfaces tat-tkessiħ għandhom jiġu kkunsidrati wkoll meta tiġi evalwata l-protezzjoni tal-kompartiment.

It-tpinġijiet tal-kabinett għandhom iqisu l-fabbrikazzjoni, l-assemblaġġ u t-tolleranzi dimensjonali tal-folja tal-metall. Qtugħ bil-lejżer, liwi CNC, ippanċjar, u wweldjar kollha jinfluwenzaw kif jiġi prodott l-egħluq.

Qabel ma toħroġ id-disinn, ivverifika:

Dimensjonijiet esterni u pożizzjonijiet interni ta 'immuntar.
Postijiet tat-toqob tal-immuntar u qtugħ tal-istrumenti.
Ħxuna tal-folja, materjal, u finitura tal-wiċċ.
Allinjament tal-bibien, pożizzjonijiet taċ-ċappetti, u arranġamenti ta 'qfil.
Interfaces ma 'magni eżistenti jew kabinetti maġenb.

Għal proġetti b'restrizzjonijiet ta 'installazzjoni stretti, reviżjoni tat-tpinġija jew spezzjoni ta' kampjun tista 'tgħin biex tikkonferma l-adegwatezza tal-komponent qabel ma tipproċedi ordni ta' produzzjoni akbar.

Speċifikazzjoni kompleta tgħin lill-manifattur jevalwa d-disinn u jidentifika l-informazzjoni nieqsa qabel il-produzzjoni.

Speċifikazzjoni	Informazzjoni li trid Ipprovdi
Dimensjonijiet	Wisa', għoli u fond meħtieġa
Applikazzjoni	Panel tal-kontroll, distribuzzjoni tal-enerġija, jew awtomazzjoni
Materjal	Metall speċifikat u ħxuna tal-folja
Tqassim intern	Pjanċi tal-immuntar, binarji DIN, u pożizzjonijiet tal-komponenti
Dħul tal-kejbil	Pożizzjonijiet tal-ftuħ, daqsijiet, u rekwiżiti tal-glandola
Konfigurazzjoni tal-bieb	Bieb wieħed jew doppju, ċappetti, u serraturi
Klassifikazzjoni tal-protezzjoni	Klassifikazzjoni IP meħtieġa u ambjent operattiv
Temm	Tip ta 'kisi, kulur, u rekwiżiti tal-wiċċ

Fejn possibbli, ipprovdi skeda tal-komponenti u tpinġija ta' tqassim dimensjonat. Jekk xi dettalji jibqgħu mhux deċiżi, identifikahom b'mod ċar sabiex ikunu jistgħu jiġu riveduti qabel il-fabbrikazzjoni.

Prota, il-marka ta 'Anji Huacheng Electrics Co., Ltd., timmanifattura kompartimenti tal-metall u kabinetti elettriċi għal applikazzjonijiet industrijali u OEM.

Il-proċessi tal-manifattura tiegħu jinkludu qtugħ bil-lejżer, liwi CNC, ippanċjar, iwweldjar, u rfinar tal-wiċċ. Għal proġetti b'rekwiżiti dimensjonali speċifiċi, il-konfigurazzjonijiet tal-kabinett jistgħu jiġu żviluppati minn tpinġijiet tal-klijenti, layouts tal-komponenti, kampjuni jew speċifikazzjonijiet tekniċi.

Il-personalizzazzjoni tista' tkopri:

Wisa', għoli u fond tal-kompartiment.
Pjanċa tal-immuntar u arranġamenti tal-komponenti.
Ftuħ tal-kejbils u pożizzjonijiet tad-dħul.
Strutturi tal-bibien, ċappetti, u serraturi.
Materjal u finitura tal-wiċċ.

Li tipprovdi l-lista tal-komponenti, restrizzjonijiet ta 'installazzjoni, pjan ta' rotta tal-kejbil, u klassifikazzjoni tal-protezzjoni meħtieġa tgħin biex tiċċara d-disinn tal-kabinett qabel ma tibda l-produzzjoni.
